0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA

1
MOQ
Negotiable
ราคา
0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
ขนาด: 00S 0S 1S
กัลโช่: ปลั๊ก FFA
ข้อมูลจำเพาะ: กระแสไฟฟ้าแรงต่ำ
สไตล์ของเชลล์: ขั้วต่อสายเคเบิลตรง
Pins: 4 PIN
คะแนน IP: IP50
แสงสูง:

lemo connector assembly

,

lemo 4 pin connector

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Ebuddy
ได้รับการรับรอง: CE.ROHS
หมายเลขรุ่น: TFA.0S.304.CLAD
การชำระเงิน
รายละเอียดการบรรจุ: pp หน้า
เงื่อนไขการชำระเงิน: Western Union, T / T, Paypal
สามารถในการผลิต: 10000pcs ต่อเดือน
รายละเอียดสินค้า



S serials 0S 4pin ชายต่อปลั๊กสาย Lemo FFA.0S.304.CLA



รายละเอียดทางเทคนิค:
  • สไตล์ / รุ่นของเปลือกหอย: FFA *: ปลั๊กแบบตรง, สายเคเบิล Collet และน็อตเพื่อการติดตั้งแบบโค้งงอ
  • วัสดุที่อยู่อาศัย: ทองเหลือง (ชุบโครเมียม) เปลือกและน็อต Collet, สลักแขนทองเหลืองชุบนิกเกิลและชิ้นกลาง
  • การกำหนดค่า: 0S.304: 4 แรงดันไฟฟ้าต่ำ
  • จัดอันดับ Curren: 7A
  • ประเภทการติดต่อ: ประสาน
  • Max. แม็กซ์ Matings: 5000 Matings: 5000
  • ติดต่อ Dia.: 0.7 มม. (0.028in)
  • ถังขนาด: 0.6 มม. (0.024in)
  • Max. แม็กซ์ Solid Conductor: 0.25 mm^2 (AWG 24) ตัวนำที่เป็นของแข็ง: 0.25 มม. ^ 2 (AWG 24)
  • Max. แม็กซ์ Stranded Conductor: 0.14 mm^2 (AWG 26) ตัวนำตีเกลียว: 0.14 มม. ^ 2 (AWG 26)
  • R (สูงสุด): 6.1 mOhm
  • Vtest: 1060 V (AC), 1500 V (DC)



ตัวเลือกสาย Collet:



  เลขที่ Collet สาย OD
0S ชนิด การเข้ารหัส แม็กซ์ นาที
27 2.6 2.2
32 3.1 2.7
42 4.1 3.3
K 47 4.6 3.8



บริการประกอบสายเคเบิลแบบกำหนดเอง:



เราสัญญาว่าการประกอบสายเคเบิลทั้งหมดของเรา:

  • วิศวกรมืออาชีพประเมินความต้องการของคุณ
  • การทดสอบ 100% ก่อนที่จะส่ง
  • ยินดีต้อนรับปริมาณน้อย
  • Overmold สามารถใช้ได้

กระบวนการ:



ก่อนที่จะประกอบสายเคเบิลมีข้อมูลบางอย่างที่ต้องยืนยันก่อนเช่นขั้วต่อสายเคเบิลความยาว OD แผนภาพลวด:



  • การใช้งานเคเบิ้ล (เราจำเป็นต้องรู้ว่ามันมีไว้สำหรับพลังงานหรือสัญญาณจากนั้นเราสามารถใช้สายเคเบิลที่เหมาะสมสำหรับคุณ
  • ความยาวสายเคเบิล, สาย OD
  • ขั้วต่อทั้งสองด้าน (สำหรับขั้วต่อโปรดแจ้งหมายเลขรุ่นหรือรายละเอียดสเปค)
  • วิธีการเชื่อมต่อสายไฟ (วิศวกรของเราจะทำแผนผังการเชื่อมต่อรวมถึงรายละเอียดสายเคเบิลทั้งหมดสำหรับการยืนยันของคุณ)

0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 0

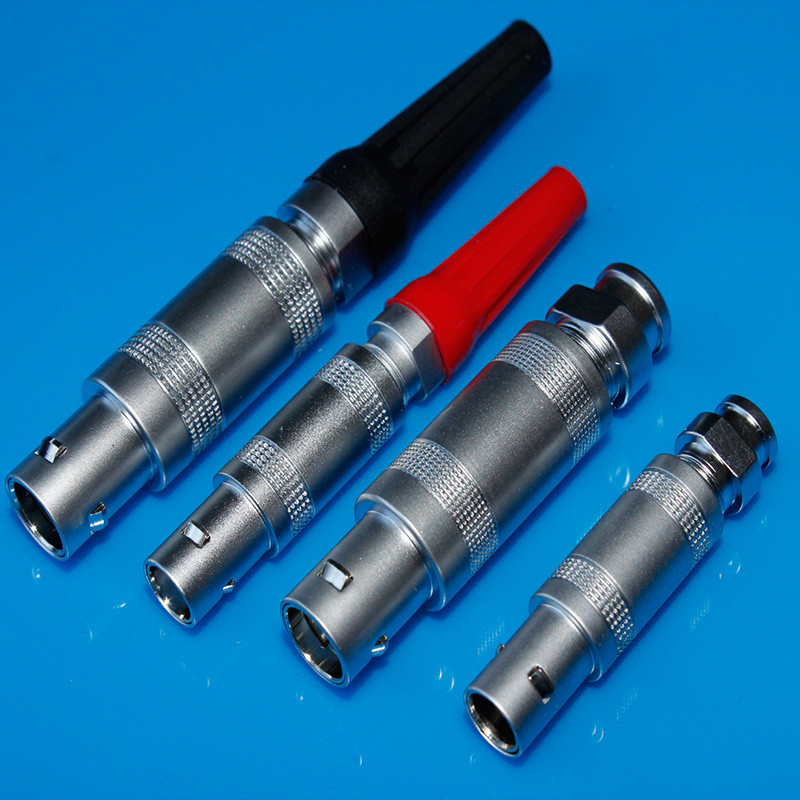

ด้วยแขนเสื้อหรือไม่มี:



When you choose the plug, there always 2 style for your options : with sleeve or without. เมื่อคุณเลือกปลั๊กมีตัวเลือกให้เลือก 2 สไตล์: พร้อมปลอกแขนหรือไม่มี To make sure you have done a right chioce, please let me show you difference as followings: เพื่อให้แน่ใจว่าคุณได้ทำสิ่งที่ถูกต้องเรียบร้อยแล้วโปรดให้ฉันแสดงความแตกต่างดังต่อไปนี้:



ความแตกต่าง:



หมายเลขรุ่น:



ไม่มีปลอกหุ้ม: FGG.0B.304.CLAD52

ด้วยแขนเสื้อ: FGG.0B.304.CLAD52Z, Z รองรับแขน



ความได้เปรียบ :

  • ด้วยปลอกหุ้ม: ปลอกหุ้มสามารถบรรเทาความเสียหายต่อสายเคเบิลเมื่อใช้งาน
  • ไม่มีปลอกหุ้ม: โครงสร้างนี้สามารถทำให้ความยาวของขั้วต่อทั้งคู่สั้นลงได้ตัวอย่างเช่นหากคุณต้องการสายเคเบิลยาว 6 ซม. - 10 ซม. คุณจำเป็นต้องใช้สไตล์นี้มันยืดหยุ่นและง่ายต่อการประกอบสายเคเบิล



โปรดดูสายเคเบิลที่กำหนดเองของเรา (ยาว 8 ซม. Lemo 2pin จาก FGJ 6pin สำหรับระบบกล้องสีแดง):



0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 1



โครงสร้าง: ความแตกต่างเพียงเล็กน้อยในหางของตัวเชื่อมต่อไม่มีความแตกต่างของฟังก์ชั่นใหญ่โปรดดูภาพที่แนบมา:



สไตล์แขน:



0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 2





ด้วยสไตล์แขน:



0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 3



ขนาดและรูปวาด:



0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 4

0S 4pin Lemo Cable Connector, ตัวเชื่อมต่อสายไฟ Lemo S Series FFA.0S.304.CLA 5
