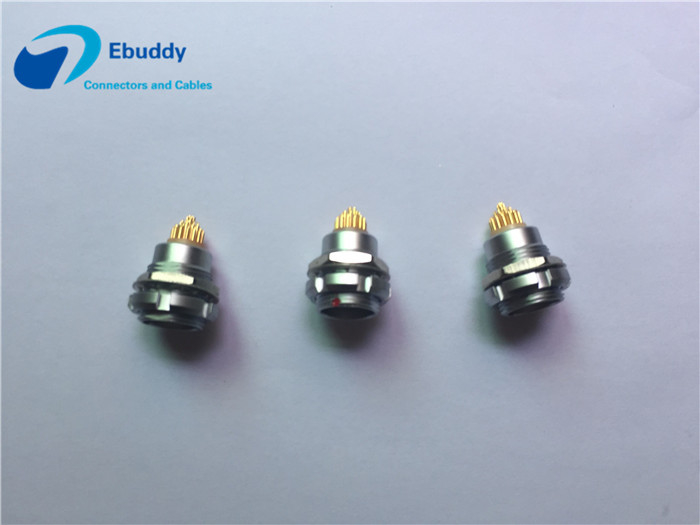

ECG 2B ขั้วต่อแผงวงจรไฟฟ้า 26 พินพร้อมช่องเสียบแผงวงจรการแพทย์

ขั้วต่อมุมขวาหญิงที่เข้ากันได้กับ Lemo 6pin 1B ตัวเชื่อมต่อแผงวงจรพิมพ์สำหรับการติดตั้งแผงด้านหลัง

• ประเภทการติดต่อ: ประสาน
• Max. แม็กซ์ Matings: 5000 Matings: 5000
• ติดต่อ Dia.: 0.5 มม. (0.02in)
• ถังขนาด: 0.45 มม. (0.018in)
• Max. แม็กซ์ Solid Conductor: 0.09 mm^2 (AWG 28) ตัวนำที่เป็นของแข็ง: 0.09 มม. ^ 2 (AWG 28)
• Max. แม็กซ์ Stranded Conductor: 0.09 mm^2 (AWG 28) ตัวนำตีเกลียว: 0.09 มม. ^ 2 (AWG 28)
• R (สูงสุด): 8.7 mOhm
• Vtest (contact-shell): 1300 V (AC), 1840 V (DC)
• Vtest (contact-contact): 950 V (AC), 1340 V (DC)

• อุณหภูมิ (ต่ำสุด / สูงสุด): -55 ° C / + 250 ° c
• ความชื้น (สูงสุด): <= 95% [ที่ 60 องศาเซลเซียส / 140 F]
• การสั่นสะเทือน: 15 กรัม [10 Hz - 2000 Hz]
• ความต้านทานแรงกระแทก: 100 กรัม [6 มิลลิวินาที]
• การกัดกร่อนของเกลือสเปรย์:> 1,000 ชม
• ภูมิอากาศหมวดหมู่: 50/175/21
• ระบบป้องกัน (ขั้นต่ำ): 75 dB (10 MHz)
• ระบบป้องกัน (ขั้นต่ำ): 40 dB (1 GHz) ระดับ IP: 50

• ขนาด 00B: 2, 3 และ 4
• ขนาด 0B: 2 3 4 5 6 7 และ 9
• ขนาด 1B: 2, 3, 4, 5, 6, 7, 8, 10 และ 14
• ขนาด 2B: 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19 และ 32

If you need open a machine mold, you must confirm the hole size according to your board, and then choose connector style, our connector have different sizes from 00 to 03, it can apply whole size board. หากคุณต้องการเปิดแม่พิมพ์เครื่องคุณต้องยืนยันขนาดรูตามบอร์ดของคุณแล้วเลือกรูปแบบตัวเชื่อมต่อตัวเชื่อมต่อของเรามีขนาดแตกต่างกันตั้งแต่ 00 ถึง 03 มันสามารถใช้ทั้งขนาดบอร์ดได้ For example, if your board panel cut-outs OD is about 8-9mm, you should choose 0B size. ตัวอย่างเช่นถ้า OD ของคุณตัดแผงบอร์ดประมาณ 8-9 มม. คุณควรเลือกขนาด 0B
