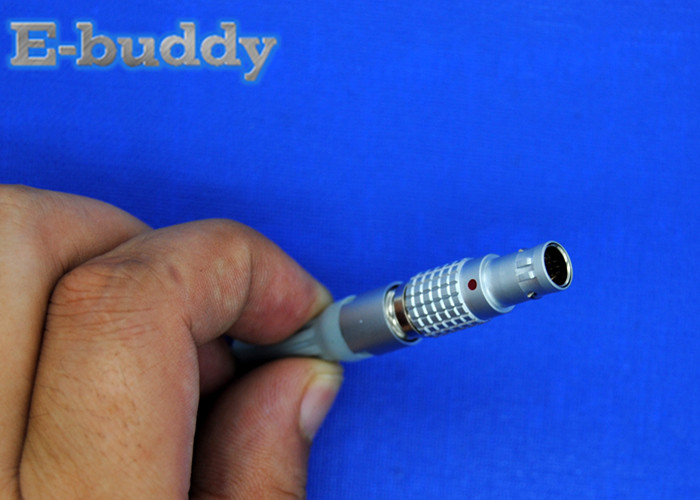

ปลั๊กแบบตัวผู้ 30 องศา 2 พิน 1B ชนิดบัดกรี Lemo B Series ตัวเชื่อมต่อ FGA.1B.302.CLAD

Lemo B ซีรี่ย์ 30 องศาปลั๊กชาย 2pin 1B ตัวเชื่อมต่อประเภทบัดกรี FGA.1B.302.CLAD

• รูปแบบของเปลือกหอย / รุ่น: FG *: ปลั๊กตรง, สาย Collet
• Keying: 2 คีย์ (อัลฟ่า = 30, ปลั๊ก: ขั้วต่อตัวผู้ชาย, ขั้วต่อ: ขั้วต่อตัวเมีย)
• วัสดุที่อยู่อาศัย: ทองเหลือง (ชุบโครเมียม) เปลือกและน็อต Collet, สลักแขนทองเหลืองชุบนิกเกิลและชิ้นกลาง
• การกำหนดค่า: 1B.302: 2 แรงดันไฟฟ้าต่ำ
• ประเภทการติดต่อ: ประสาน
• Max. แม็กซ์ Matings: 5000 Matings: 5000
• ติดต่อ Dia.: 1.3 มม. (0.051in)
• ถังขนาด: 1 มม. (0.039in)
• Max. แม็กซ์ Solid Conductor: 0.5 mm^2 (AWG 20) ตัวนำที่เป็นของแข็ง: 0.5 มม. ^ 2 (AWG 20)
• Max. แม็กซ์ Stranded Conductor: 0.5 mm^2 (AWG 20) ตัวนำตีเกลียว: 0.5 มม. ^ 2 (AWG 20)
• R (สูงสุด): 3.6 mOhm
• Vtest (contact-shell): 1350 V (AC), 1910 V (DC)
• Vtest (contact-contact): 1500 V (AC), 2120 V (DC)

• รับสายผ่านปลอก Collet ปลอกตามลำดับจากนั้นบัดกรีสายเคเบิลไปยังฉนวนหนึ่งต่อหนึ่งโปรดสังเกตการสั่งซื้อลวด
• ใส่ตัวสอดแทรกแบบแยกส่วนไปที่ฉนวนทหารเพื่อรักษาช่องใส่ตัวแยกแทรกคู่ที่สมบูรณ์แบบด้วยชุดประกอบของฉนวน
• วาง collet ที่ด้านขวาของตำแหน่งของสายเคเบิลตรวจสอบให้แน่ใจว่าเพื่อนของ collet นั้นมีช่องเสียบของตัวสอดแทรกตัวแยก
• ให้สอดชุดฉนวนกันความร้อนแยกส่วนย่อยของตัวแทรกตัวสอดเข้าไปในเปลือกด้านนอกตามลำดับตรวจสอบให้แน่ใจว่าคู่ของตัวยึดตัวแยกส่วนที่แยกนั้นมีช่องของเปลือกนอก
• ขันน็อต Collet ให้แน่น
• ผูกแขนเสื้อเข้ากับขั้นตอนที่สอดคล้องกันของ collet nut
